結構原理

　　當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P－△P的壓力國。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。 控制器由密度檢測系統和觸點裝置組成。

　　采用帶溫度補償的壓力測量方式,對密封容器中SF6氣體在某一密度值所對應的壓力值進行檢測和控制,實現對氣體密度監測的目的.

　　在密封容器中,某一溫度(20℃)下的SF6氣體壓力值可視作該溫度(20℃)下的氣體密度值.我們把20℃時氣體壓力值作為其對應密度的代表值,并均以此作為標度值.當環境溫度變化時,由溫補元件補償因溫度變化所引起的氣體壓力變化值.因此,只要SF6氣體密度不變,繼電器的指示值也不變.

　　密度檢測系統由敏感元件、傳動機構、溫補元件和指示裝置等構成。當氣體密度變化時，通過敏感元件的位移，經傳動機構轉換成指示值。當環境溫度變化影響，則由溫補元件進行補償修正。

　　觸點裝置在當SF6氣體密度降到某一設定值時，按預先設定值，立即正確、可靠地發出報警和閉鎖控制信號，以確保高壓電氣設備的正常安全運行。

技術指標

　　連接器代號：

　　Z：直接式（被測介質溫度＜80℃）

　　ZN：阻尼器

　　SR：散熱器（被測介質溫度＜200℃）

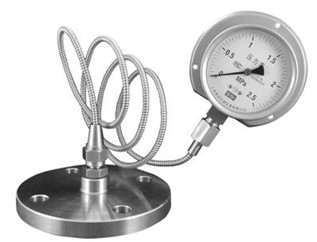

　　RL1/2/4：軟管連接（1、2、4分別代表軟管長度m）

　　GL：角形連接（被測介質溫度＜150℃）

　　隔膜隔離器代號： MF：敞開式凸面（≤25 Mpa）

　　MG：工字形（≤4 Mpa）

　　ML：螺紋式（≤60 Mpa）

　　MZ：螺栓式（1～25 Mpa）

　　MH：均質機用（10～60 Mpa）

　　MC：夾子式（0.1～2.5 Mpa）

　　MN：螺母式（0.1～2.5 Mpa）

　　隔膜材料：316、316L、哈氏合金、蒙耐爾合金、鉭、氟塑料
