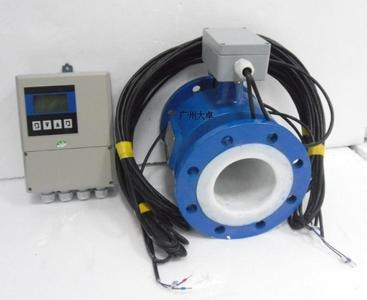

分體式電磁流量計連接線特性及安裝方式

流量信號線
分體型電磁流量計轉換器與傳感器配套使用時，對被測流體電導率大于50μS/cm的情況，流量信號傳輸電纜可以使用型號為PVVP 2*0.2 mm2的聚氯乙烯護套金屬網屏蔽信號電纜。使用長度應不大于100m。信號線與傳感器配套出廠。信號線的處理方表可本轉換器提供有等電位激勵屏蔽信號輸出電壓，以降低電纜傳輸的分布電容對流量信號測量的影響。當被測電導率小于 或長距離傳輸時，可使用具有等電位屏蔽的雙芯雙重屏蔽信號電纜。 例如STT3200專用電纜或BTS型三重屏蔽信號電纜。

勵磁電流線
分體式電磁流量計勵磁電流線可采用二芯絕緣橡皮軟電纜線，建議型號為RVVP2*0.3mm2。勵磁電流線的長度與信號電纜長度一致。當使用STT3200專用電纜時，勵磁電纜與信號電纜合并為一根。

輸出與電源線
分體式電磁流量計所有輸出與電源線由用戶根據實際情況自備。但請注意滿足負載電流的要求。注意：當接線端子旁邊的DIP開關撥向ON的位置時，由轉換器內部向隔離的OC門頻率輸出（POUT）、報警輸出（ALMH、ALML）提供+28V電源。因此，在使用頻率輸出與傳感器配套試驗時，可將DIP開關撥至ON，從POUT和PCOM接線引出頻率信號。脈沖電流輸出、報警電流輸出外接供電電源和負載使用感性負載時應如圖加續流二極管。接地線連接轉換器殼體接地端子PE應采用不小于1.6mm2接地銅線接大地。從轉換器殼體到大地的接地電阻應小于10Ω。
