主要技術指標
測量范圍：0.3～100m（由用戶自選）
精 度：0.2、0.5、1.0級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68
防爆標志：ExiaⅡCT4-6

投入式液位變送器的安裝須知
1、由于罐底或艙底易沉積污泥、油渣等物，建議將測量探頭離開罐（艙）底一定高度，以免雜物堵塞探頭。
2、在介質波動較大，導氣電纜很長的情況下，對探頭應采用套筒將其固定，以防探頭擺動而影響測量精度。
3、變送器側面安裝時，導氣電纜彎曲半徑應大于10厘米，避免彎曲過度而將導氣電纜損壞。
4、投入式液位變送器接地端子應可靠接地，電源屏蔽線應與其相連。
5、測量易爆危險品時，必須嚴格按照GB3836.1-83《爆炸性環境用防爆電器設備通用要求》和GB3836.4-83《本質安全型電路和電氣設備“i”》中的有關規定進行安裝。

投入式液位變送器如何安裝
1、液位計安裝在靜止的深井、水池中時，通常把內徑Φ45mm左右的鋼管 （不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
2、測量流動或有攪拌的液體的液位時，通常把內徑Φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小孔，
以便水通暢進入管內）固定于水中，然后將投入式液位變送器放入鋼管中即可使用。
3、變送器的安裝方向為垂直，投入式安裝位置應遠離液體出入口及攪拌器。
4、在有較大振動的使用場合，可在變送器上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線

使用注意事項
1、使用中發現異常，應關掉電源，停止使用，進行檢查或向技術部聯系
2、接供電電源時應嚴格按照淮安三暢儀表制造有限公司接線說明進行連接。
3、液位變送器運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房內。

投入式液位變送器的選型表
型譜說明
SF-500 投入式液位變送器

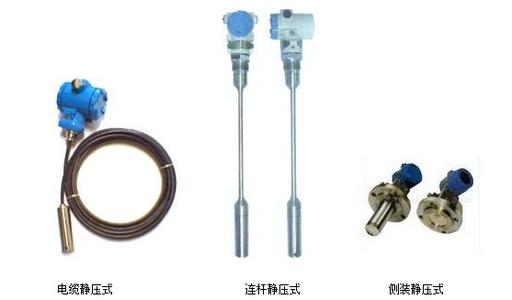

類別1 纜式
2 桿式(傳感器裝在底部，直接接觸液體介質)
3 防腐式
4 導壓桿式(傳感器裝在上部，不直接接觸介質)
過程連接形式T 支架安裝
N 法蘭安裝DN40 PN1.0
Y 特別約定
傳感器連接材料1 304桿式
2 316
3 316L
4 丁晴橡膠與聚氯乙烯復合物纜式
5 聚四氟乙烯，(聚丙烯法蘭)
防爆方式O 不防爆
E 本安防爆Exia ⅡCT6
顯示方式O 不帶現場批示
Z 帶電流表指示(0-100%刻度)
X 帶現場顯示
配重情況O 無需配重
W 需要配重
 -□ 安裝高度(mm)
 -□ 測量高度(mm)
 -□被測介質密度(g/cm3)
