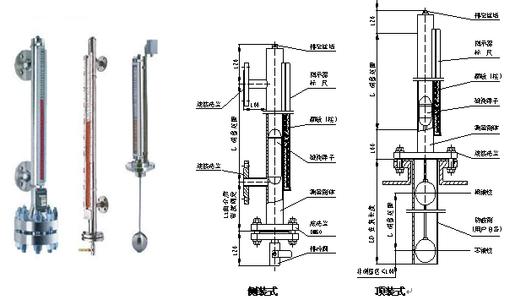

磁翻板液位計系統(tǒng)構成及接線；

1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現(xiàn)場和控制室，由轉換器提供三對觸點開關。

2、電遠傳
由測量單元和變送單元兩部分組成。

3、本安防爆
1、 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)

4、帶本安防爆遠傳型
適合使用于∏類電氣設備(工廠用)、C級氣體，最高表面溫度組別T4(135℃)。(圖四)

5、使用注意事項
變送器外殼設有外接地，用戶使用時必須可靠接地。
安全柵的使用應遵守有關使用說明內容。
變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF
